■ スマートサーボ RC-1
■ Smart Servo Rc-1





スマートサーボRC-1 は、当社製金属系人工筋肉バイオメタル・ファイバー（BMF、BioMetal Fiber®)を駆動源とする、全く新しい原理の左右対称動作が可能な差動型サーボアクチュエータです。

モーターや電磁石、圧電素子などを使っていないため超小型超軽量です。
振動や動作音、電磁ノイズもありません。
R/C(ラジコン)用デジタルプロポのサーボモーターと同じ信号や電源で動きます。

The SmartServo RC-1 is the servo actuator based on a quite new principle, "SmartServo Technology".

The RC-1 is micro and super light weight because it does not have any motor, voice coil and piezoelectric element.
The RC-1 does not occur vibration, mechanical noise, and electromagnetic noise.
The RC-1 is driven with the signal and power supply of a digital proportional receiver for R/C hobby.

The actuator element of RC-1 is a metallic artificial muscle fiber, (BioMetal Fiber, BMF).
The RC-1 is the device-type teaching materials in which the BMF is used.
バイオメタル製品

■スマートサーボRC-1基本仕様（参考値）
■Specifications (typical)

Dimensions 38 × 9 × 3 (mm)
本体重量
Weight		 0.8g（ホーンとコネクターケーブルを除く）、BMF60を2mg使用
(except a horn, a connector and cables, includes BMF60 2mg)
材　質
Materials		 本体：ABS / 回転軸、ホーン等：POM（ジュラコン） / 無鉛ハンダ使用
Body; ABS, built in parts and horn ; POM, PC boad ; Lead-free solder
入　力
　Input Line		 RCサーボ用3線式、電源線（赤＋、黒-）、信号線（白）
3 wire type; power supply (red +, black -), signal (white)
最大トルク
Torque		 約15gcm
approx.15gCm
最大操作角
Operational Angle		 左右30度
30 degrees, right and left each side
制御信号
Control Signal		 20ms 毎に1.5ms ± 0.5msの正論理PWM信号
positive PWM signal of 1.5ms ± 0.5ms in every 20ms
動作基準電圧
Power Supply Voltage		 3～5V
最大動作電流・電力
Max. Current Consumption		 80mA、0.3W（最大切れ角＠4.8V）
80mA, 0.3W (at right or left end point @ 4.8V)
平均電流・電力
Average Current Consumption		 30mA、0.15W（電源電圧 5V、環境温度20℃）
　30mA、0.15W (at 5V 20degrees (Celsius)
使用温度範囲
Operating Temperature		 0～40℃（高温では繰り返し動作の応答速度が遅くなります。）
0-40 degrees (Celsius)

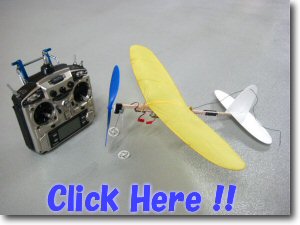

応用例(小型R/Cライトプレーン)
Example of application(R/C Mini Light Plane)

■セット内容
■Contents

(1) 組立済スマートサーボRC-1
Smart Servo RC-1		 1台
1 Qty
(2) 両面テープ
Double Side Tape		 7mm×10cm
(3) 予備サーボホーン
Spare Servo Horns		 2個
2 Qty
予備ネジ (M1)
Spare Screws (M1)		 2本
2 Qty
(4) 取扱説明書
Instruction Manual		 1部
1 Qty
(5) パッケージ寸法 (幅×奥行×高)
Dimensions of the Package (W*D*H)		 90×140×12 (mm)
パッケージ重量
Weghit of the Packaging		 約14g
About 14g


取扱説明書 (PDF 1.4MB)
Instruction Manual (PDF 1.4MB)

■The list of Distributors for RC-1.

Distributors Countries
ZIMO ELEKTRONIK Austria
Plantraco Ltd. Canada
SKY HOOKS & RIGGING
Gasparin CO2 Motors Czech Republic
Mamo-Modelltechnik Deutschland
rc-nats
WES-Technik GmbH
Tmi Optimat Finland
Fun RC Toys France
Micro Planes Solutions
openplay
hexTronik Ltd. Hong Kong
Indoor Airplane World e-shop Japan
RC Indoor e-Slow Fly
ROSA's HomePage
R/C HOBBY
Hanitech Co. Korea
Indoor Flyer U.K.
Micron Radio Control
AMM(Air Midi Micros) U.S.A.

Please contact each distributors.

PayPal対応できます。
詳細はお問い合わせください。

We can accept the Paypal.
Please contact us for detail information.
